How to…choose valve fit to your plant



วาล์วนั้นแบ่งออกได้เป็น 3 ประเภท ตามการใช้งานหลักๆ ได้แก่

1. วาล์วที่ใช้ในการ เปิด-ปิด (ON-OFF VALVE)

วาล์วชนิดนี้จะออกแบบมาเพื่อให้เหมาะสำหรับการทำงานประเภทเปิด-ปิดของของไหล โดยเวลาหมุนเปิด ของไหลจะสามาถผ่านได้ ส่วนเวลาหมุนปิด ของไหลจะไม่สามารถผ่านได้

ตัวอย่างของวาล์วชนิดนี้ เช่น

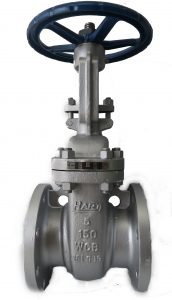

  • เกทวาล์ว (Gate Valve)
  • บอลวาล์ว (Ball Valve)

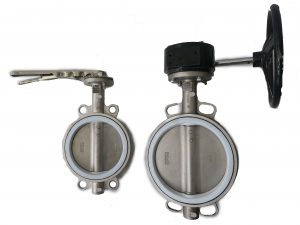

  • บัตเตอร์ฟลายวาล์ว (Butterfly Valve)

2. วาล์วที่ใช้ในการควบคุมปริมาณการไหล (FLOW REGULATING VALVE)

วาล์วชนิดนี้จะออกแบบมาเพื่อให้เหมาะสำหรับการควบคุมปริมาณหรืออัตราการไหลของของไหล

ตัวอย่างของวาล์วชนิดนี้ เช่น

  • โกลบวาล์ว (Globe Valve)
  • บอลวาล์ว (Ball Valve)
  • บัตเตอร์ฟลายวาล์ว (Butterfly Valve)

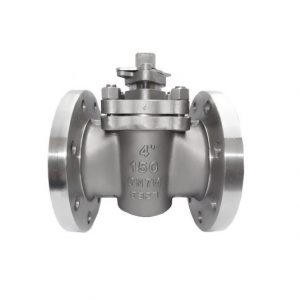

  • พลัควาล์ว (Plug Valve)

3. วาล์วที่ใช้ในการควบคุมทิศทางการไหล (SINGLE DIRECTION VALVE)

วาล์วชนิดนี้จะออกแบบมาเพื่อให้เหมาะสำหรับการควบคุมทิศทางการไหลของของไหล

ตัวอย่างของวาล์วชนิดนี้ เช่น

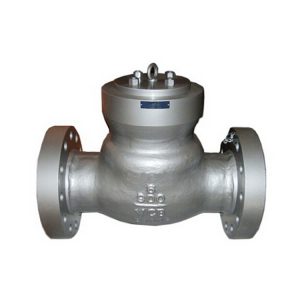

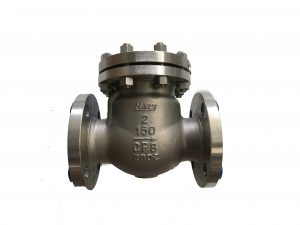

  • สวิงเช็ควาล์ว (Swing Check Valve)

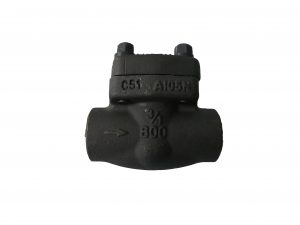

  • พิสตั้นเช็ควาล์ว (Piston Check Valve)
  • เพรชชวลเช็ควาล์ว (Pressure Check Valve)

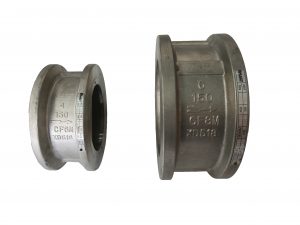

  • เวเฟอร์เช็ควาล์ว (Wafer Check Valve)
การเลือกใช้งานวาล์วในระบบควบคุมของของไหลแบ่งได้เป็น 3 หน้าที่ ได้แก่

1. วาล์วสำหรับหยุดและเริ่มการไหล

วาล์วชนิดนี้มีลักษณะต้านทานการไหลที่ต่ำ เส้นทางของของไหลเป็นเส้นตรง ไม่คดเคี้ยว

2. วาล์วสำหรับการควบคุมอัตราการไหล

วาล์วชนิดส่วนใหญ่จะมีแนวโน้มเป็นวาล์วประเภทเลื่อนลงเนื่องจากมีสัดส่วนตรงกันระหว่างขนาดการเปิดวาล์วสัมพันธ์กับการเคลื่อนที่ของก้านวาล์ว วาล์วในกลุ่มหมุนก็สามารถใช้งานประเทนี้ได้เหมือนกันแต่ไม่เป็นที่นิยมในการใช้งานเพราะซีลยางมักจะเกิดการสึกหรอ

3. วาล์วสำหรับการเบี่ยงเบนอัตราการไหล

วาล์วชนิดนี้มักจะมี 3 ช่องทางขึ้นไป ขึ้นอยู่กับหน้าที่การใช้งาน

การออกแบบวาล์ว (Valve Design)

โดยปกติแล้ว ชื่อชิ้นส่วนต่างๆของวาล์วจะเป็นชื่อเดียวกัน เพราะเวลาใช้งานทำหน้าที่เหมือนกัน จะแตกต่างกันไปตาม รูปร่าง หน้าตา ขนาด วัสดุ แรงดัน อุณหภูมิ โดยส่วนที่สำคัญที่สุดของวาล์วนั้นคือ ซีท (Seat) และ ดิส (Disc) นอกจากนั้นชิ้นส่วนอื่นๆจะผลิตตามเหมาะตามการใช้งาน

ชนิดของปลายวาล์วที่ใช้เชื่อมต่อกับที่จะมีทั้งหมด 4 ชนิด
  1. แบบเกลียวท่อ (Screw-Pipe Thread)
  2. แบบชนเชื่อม (Butt-Weld)
  3. แบบสวมเชื่อม (Socket-Weld)
  4. แบบหน้าแปลนสวมอัด (Flange)
ในการออกแบบหรือติดตั้ง จะต้องคำนึงถึงสิ่งต่อไปนี้ เพื่อความปลอดภัยและยืดอายุการใช้งานให้นานที่สุด
  • ‪ความดัน (Pressure) : ได้แก่ ความหนา, การออกแบบ seat, การออกแบบ actuator
  • อุณหภูมิ (Temperature) : ได้แก่ โลหะ, การออกแบบseat, เลือกชนิดpacking การยืด หด ขยายตัว
  • ‪ปริมาณ (Volume) : ได้แก่ จะให้สามารถต้านการไหลเท่าไร, ลักษณะการไหลเป็นแบบใด (flow pattern), การออกแบบ actuator
  • การควบคุม (Control) : ได้แก่ ออกแบบ seat, ออกแบบ stem, ออกแบบ actuator
  • ชนิดของของไหล (Type of Fluid) : ได้แก่ น้ำ, น้ำมัน, แก๊ส ไอน้ำ (water, oil, gas, steam)
  • สารเจือปน (Purity of Fluid) : ได้แก่ เรื่องสารที่เป็นของแข็งในของไหลที่จะผ่าน วาล์ว ทำให้เกิดการสึกกร่อนได้
  • ความเป็นรกรดด่าง (pH) : ได้แก่ การออกแบบให้ทนต่อการกัดกร่อนของสารเคมี
  • ‪การต้านทานการไหล (Flow Restrictions) : ได้แก่ การออกแบบ วาล์ว ให้มีประสิทธิภาพ
